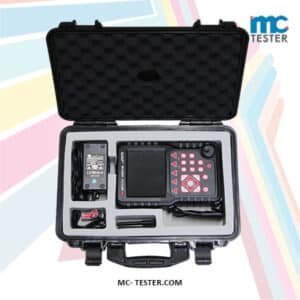

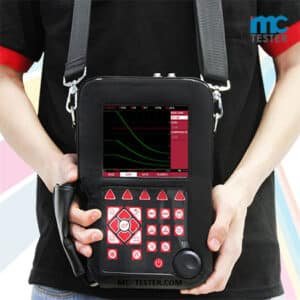

Alat Pendeteksi Cacat Hasil Las | ULTRASONIC FLAW DETECTOR MFD550

Alat Pendeteksi Cacat Hasil Las | ULTRASONIC FLAW DETECTOR MFD550 alat ini bisa digunakan untuk mendeteksi keretakan atau cacat pada logam yang di las besi, baja dsb,

Alat Pendeteksi Cacat Hasil Las | ULTRASONIC FLAW DETECTOR MFD550
Alat Pendeteksi Cacat Hasil Las | ULTRASONIC FLAW DETECTOR MFD550

Spesifikasi alat pendeteksi cacat ultrasonic flaw detector mfd550 :

    • Range Pengukuran :0-9999 mm at steel velocity
    • Resolusi dan Akurasi:Horizontal: +/-0.1% FSW, Vertical: 0.2% FSH, Amplifier Accur
    • Penyimpanan dan Koneksi :USB2.0 OTG;100 groups of flaw detecting parameters channels;
    • Waktu Siaga :more than 10 hours
    • Berat Unit :1.45KG
    • Berat Total :6.0KG
    • Dimensi:263 × 170 × 61(mm)
    • Resolusi Layar : (640 × 480 piksel) LCD TFT digital penuh
    • Area Buta : 5 MM

Fitur alat pendeteksi cacat ultrasonic flaw detector mfd550 :

  • Ukuran Keretakan  : Ukuran cacat otomatis menggunakan AVG / AVG atau DAC, kecepatan pelaporan penerimaan cacat atau penolakan.
  • Fitur Gambar Las : Fitur Gambar las dapat diaktifkan saat mendeteksi bagian las menggunakan transduser sudut.
  • Kalibrasi Otomatis; Kalibrasi otomatis dari offset nol transduser dan / atau kecepatan material
  • Ingatan; dapat menyimpan, mengingat pola A-Pindai dan pengaturan instrumen.
  • Temuan Cacat; Tampilan langsung Jalur suara, Proyeksi (jarak permukaan), Kedalaman, Amplitudo
  • Kuantifikasi Cacat; langsung menampilkan hasilnya dengan satuan db
  • Cacat karakterisasi; menghitung ukuran cacat yang setara dengan mudah dan cepat untuk memudahkan penilaian artificia
  • Koreksi Permukaan Melengkung; digunakan untuk mengukur jarak permukaan dan kedalaman cacat pada permukaan yang melengkung
  • DAC / AVG; Y
  • AWS D1.1; salah satu standar AWS (American Welding Society
  • Crack Height Measuring, mengukur dan menampilkan ketinggian retakan yang ditemukan di dalam benda kerja
  • Magnify Gate : penyebaran jangkauan gerbang di seluruh lebar layar
  • Rekaman Video : lebih dari 10 jam
  • Freeze Pindai : Pembekuan layar menyimpan data waveform dan jalur suara
  • Kode Warna Gema: temukan posisi cacat
  • B-Scan : menampilkan cross-section grafis dari benda kerja
  • Metode Hemat Daya, konsumsi daya rendah
  • Tingkat Perlindungan : IP54
  • Antarmuka Komunikasi, port USB2.0 Kecepatan Tinggi
  • Perangkat Lunak DataPro; Y
  • Bahasa Kerja; beralih bebas antara bahasa Cina dan Inggris
  • Total Berat; 6.0KG
  • Rentang Pengukuran : (0 ~ 10000) mm dalam baja
  • Bandwidth :  0,2 to15MHz pencocokan otomatis sesuai dengan frekuensi probe
  • Kecepatan Material : (100 ~ 15000) m / s
  • Jangkauan Dinamis : ≥ 36dB
  • Deviasi Linear Vertikal : ≤ 2,0%
  • Horizontal Linear Deviation; ≤ 0,1%
  • Resolus i: 40dB (5P14)
  • Sensitivitas Leavings : 65dB (lubang dalam dasar datar 200mmФ2)
  • Penolakan : (0 hingga 80)% Linear tanpa mempengaruhi linearitas dan penguatan
  • Tingkat Kebisingan: ≤ 8%
  • Jenis Probe: probe berkas lurus, probe sudut balok, probe elemen ganda, probe through-transmit
  • Gates, Wave-get Gate, Wave-lost Gate, Single Gate Reading, Dual Gate Reading
  • Alarm: Alarm Bunyi dan Alarm lampu LED
  • Catu Daya: DC 9V
  • Waktu Kerja: > 10 jam
  • Dimensi keseluruhan: 263 × 170 × 61 (mm)
  • Suhu Operasional: (- 10 ~ 50) ℃
  • Kelembaban Relatif: (20 ~ 95)% RH
  • Pulse Energy: 200V, 300V, 400V, 500V dipilih, cocok untuk berbagai probe
  • Pulse Width: (30 ~ 510) ns jangkauan dengan penyesuaian terus menerus untuk mencocokkan probe frekuensi yang berbeda
  • Probe Damping: 200Ω 、 500Ω dapat dipilih untuk memenuhi berbagai persyaratan untuk resolusi dan sensitivitas.
  • Pengambilan sampel: 10 digit AD Converter pada kecepatan sampling 400MHz, gelombang sangat kesetiaan.
  • Rektifikasi: Gelombang setengah positif, setengah gelombang negatif, gelombang penuh, RF
  • Gerbang Membaca: opsional untuk gerbang tunggal dan mode membaca gerbang ganda; pembacaan puncak dalam gerbang
  • Keuntungan: 0 dB hingga 110 dB dapat disesuaikan dalam langkah-langkah yang dapat dipilih 0,1 dB, 1 dB, 2dB, dan 6dB
  • Koneksi Transduser: BNC atau LEMO

Butuh Alat Pendeteksi Cacat Hasil Las | ULTRASONIC FLAW DETECTOR MFD550 ini ? silahkan hubungi kami atau lihat produk kami lainnya FLAW DETECTOR



Untuk pemesanan dan informasi lengkap produk Alat Pendeteksi Cacat Hasil Las | ULTRASONIC FLAW DETECTOR MFD550, silahkan hubungi kami melalui :
